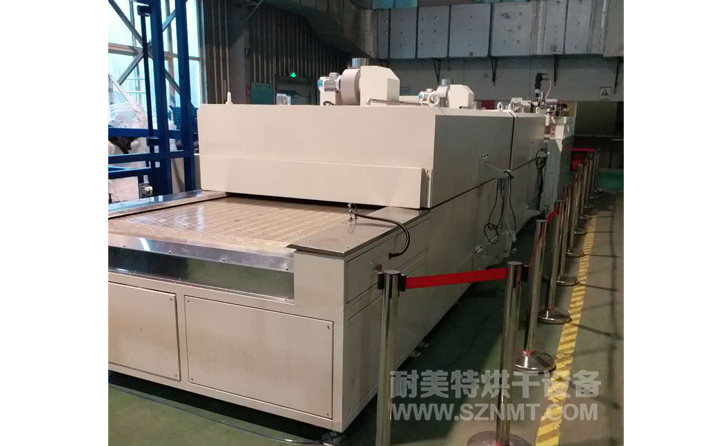

一、汽車內飾件軟化后壓制定型隧道爐烘干線主要技術參數
1、生產工藝：
1.生產產品：ECOCOR板，尺寸L1100*W880mm；
2.生產工藝：ECOCOR板在烘箱里烤120S，到200±3℃，加熱區內有四個工位放麻板。
3.放料、取料方式：機械手放料、取料。
4.取料區ECOCOR板輸送偏差±2mm。
2、內膽尺寸：加熱區長5600*進料口高100*內膽寬1300mm；
3、外形尺寸（約）： 總長8000*高1530*寬1800mm；進料區1200mm，加熱區5600mm，出料區1200mm；輸送帶離地高900mm；
4、溫度范圍：室溫～+320℃；
5、溫度波動度：±1℃；
6、爐內溫差：±3℃；
7、升溫速率：10℃/min；
8、外殼溫度：溫升不超過環境+15℃，接縫處周邊除外。
9、熱風循環風方式：三面大風量風部循環運風，頂部出風，底部回風；
10、電源：三相五線制，380V，50HZ；
11、功率：80KW；
二、汽車內飾件軟化后壓制定型隧道爐烘干線爐體結構特征
1、外殼材料：采用2.0mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、內膽材料：采用1.5mm厚SUS304不銹鋼板制作；
3、腳杯：裝有可調節腳杯，方便調節箱體高度及水平度；
三、汽車內飾件軟化后壓制定型隧道爐烘干線控制系統
1、運風馬達：配有0.75KW西門子運風馬達6臺；
2、運風風輪：每臺馬達各配10.5寸不銹鋼運風風輪1件，共計6件；
3、發熱管：采用臺灣產SUS304不銹鋼U型發熱管，帶散熱片，可使發熱管溫度均勻散發；
4、調速控制：采用750W施耐德伺服電機，配臺灣愛德利變頻器變頻調速，配數顯面板，傳動速度15m-28m/min可調（約5S可輸送至下一個工位）；
四、汽車內飾件軟化后壓制定型隧道爐烘干線環境條件
1、環境溫度：0℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz；
